Fräsleistung Planfräser
200mm

Fräsleistung Schaftfräser
63mm

Spindelaufnahme (Drehspindel)
ISO 50

Drehzahlbereich
35 - 1345UpM

Drehzahlstufen
12

T-Nuten / Breite x Abstand
4 / 20 x 100mm

Fräskopfhub
620mm

Spindelausladung
600mm

Fräskopf Schwenkbereich
± 90°

Pinolenabstand Tisch
0 - 670mm

Frästischfläche
2100x500mm

Tischbelastbarkeit
1800kg

Tischweg X x Y
1500 x 670mm

Vorschübe X/Y
0 - 1800mm/min

Vorschubstufen X/Y
stufenlos

Motorleistung
7500W

Höhenverstellung Z
Ja

Kühlmittelpumpe
90W

Netzanschluss
400/50V/Hz

Kubatur
2100x500x670mm

Länge x Breite
3300 x 2380mm

Höhe
2750mm

Gewicht
7300kg

Ursprungsland
CN

Paketdiensfähig
NEIN

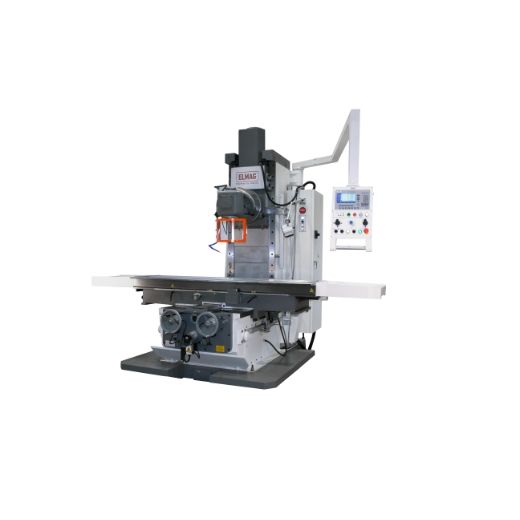

UFM 2100
Die UFM 2100 ist eine kräftige, präzise Bettfräsmaschine mit vertikal geführtem Maschinenkopf und hoher Tischbelastbarkeit - ein Multitalent für das Bohren, Reiben, Senken, Gewindeschneiden, Plan- und Schaftfräsen von Maschinen-, Stahl- und Gussbauteilen. Die UFM 2100 ist mit einem automatisch höhenverstellbaren Maschinenkopf ausgestattet. Alle Vorschubstufen werden stufenlos durch Servomotoren angetrieben. Die Wahl der Vorschubrichtung wird mittels leicht bedienbarem Joystick aus- oder vorgewählt und mittels Potentiometer geregelt. Das ergonomisch angeordnete Bedienfeld ist dreh-, schwenkbar und ermöglicht dem Bediener die einfache Kontrolle über die Arbeitsschritte. Ein Eingriff in den Arbeitszyklus ist jederzeit möglich.

X/Y/Z-Automatik und Eilgang
Fräsleistung Ø 200 / 63 mm
Kubatur 2.100 x 500 x 670 mm
Spindelausladung 600 mm
Tischweg 1.500 x 670 mm
Schwenkbarer Fräskopf ± 90°
Antriebsmotor 7.500 W, 400 V
Einstellung der Spindeldrehzahl über Getriebeschaltstufen für erhöhtes Drehmoment 12/35-1.345 UpM
Stufenlose Vorschübe über Servomotoren
Rechts- und Linkslauf
Frässpindel mit Präzisionslager
Anzugsspindel für hohe Sicherheit
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
Zentralschmierung
Kühlmittelsystem mit Rücklauf
LED-Frästischbeleuchtung
Mit digitaler Positionsanzeige 3-Achs GDX

Ergonomisches Bedienpult
Digitale Positionsanzeige 3-Achsen
Lochreihen und Lochkreisfunktion
Bedienjoystick für X/Y/Z-Achse
Potentiometer für stufenlose
Vorschubregelung
Rechts- Linkslauf der Pinole
Tipptaster für Eilgang

Winkelfräskopf
+/- 90 ° Winkelverstellung möglich
Umrüstung auf Horizontalfräsen möglich
Frässpindel mit Präzisionslager
CE Schutzeinrichtung der Pinole
Klemmung der Z-Achse
Automatische Schmierung der Z-Achse

Stirnseitige Bedienfront
Manuelle Bedienmöglichkeit der 3 Achsen
Elektrische Überwachung der Bedienräder
Ölstandsanzeige
Späneabstreifer
