Drehspindel- und Vorschubgetriebe mit Schnellschaltelementen
Vorschubumkehr
Verschiebbare Schutzabdeckung
Gestriebesteller
Halogenlampe
Kühlmittelpumpe

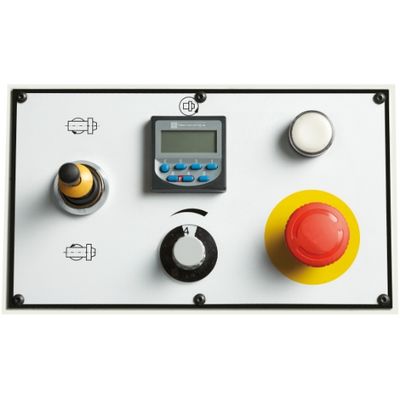

Not-Aus-Taster
Eilgangsmotor Längsschlitten

Spitzenweite
1500mm

Spitzenhöhe
250mm

Drehdurchmesser über Bett
500mm

Drehdurchmesser über Schlitten
300mm

Drehdurchmesser ohne Brücke
700mm

Maschinenbettbreite
400mm

Querschlittenweg
315mm

Oberschlittenweg
130mm

Drehmeißelquerschnitt, max.
32x32mm

Drehfutteraufnahme
DIN 55027 Nr. 8

Spindelaufnahme (Drehspindel)
80mm

Spindelbohrung
72mm

Drehzahlbereich 1, stufenlos
25 - 100UpM

Drehzahlbereich 2, stufenlos
100 - 400UpM

Drehzahlbereich 3, stufenlos
500 - 2000UpM

Längsvorschübe
(120) 0,04 - 12mm/U

Quervorschübe
(120) 0,02 - 6mm/U

Gewindemaß metrisch
(64) 0,5 - 120mm

metrische Modulgewinde
(64) 0,125 - 30mm

Zollgewinde, Gänge G
(64) 60 - 1/4G/'

Zoll Modulgewinde, Gänge G
(64) 240 - 1G/'

Pinolenaufnahme
MK 5

Pinolendurchmesser
90mm

Pinolenweg
230mm

Motorleistung
11000W

Netzanschluss
400/50V/Hz

Länge (gesamt)
3100mm

Höhe (gesamt)
1400mm

Gewicht
2800kg

Ursprungsland
BG

Paketdiensfähig
NEIN

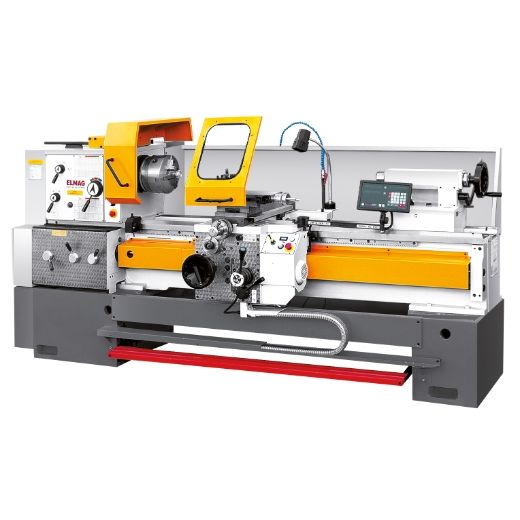

Drehmaschinen Serie PREMIUM CU
Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.

Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.

Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.

Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.

Leistungsdaten und Aufnahmen:
- Dreh-Ø 325-1.320 mm, ohne Brücke 440-1.500 mm
- Drehgröße über Schlitten Ø 190-940 x 6.000 mm
- Antriebsmotor: 2.200-22.000 W, 400 V, hohes Drehmoment
- Drehfutteraufnahme: DIN 55027
- Pinolenaufnahme: MK 3 - MK 6

Serienausstattung:

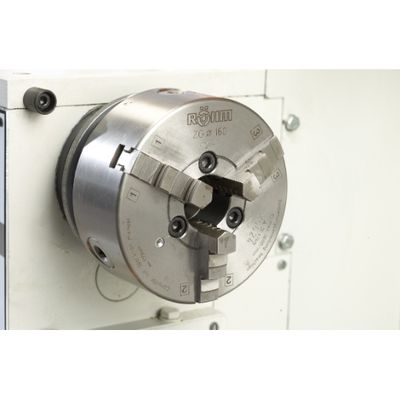

- RÖHM Dreibacken-Drehfutter

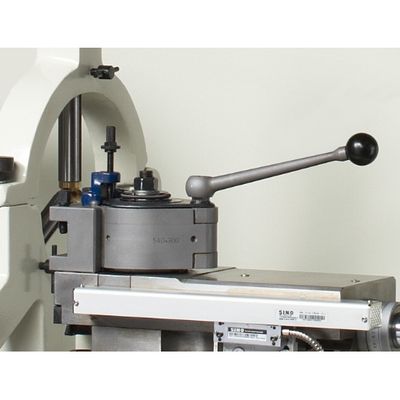

- Schnellwechsel-Stahlhalter-Set, 5-teilig
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Werkzeugschlitten mit Spritzschutz
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE

Standards Serie PREMIUM CU:
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Vorschubumkehrschaltung
- Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
- Werkzeugschlitten mit Schlossmutter
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung
- Drehmaschinengenauigkeit nach DIN

Sonderzubehör:
- Digitale Positionsanzeige SINO für 3 Achsen
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig, 25 x 25 mm
- Stechwerkzeugsortiment inkl. Platten, 6-teilig
- Maschinenschuh Ø 160 mm, 6 Stk.

auf Anfrage:
- Mitlauflünette
- Stehlünette
- Stehlünette mit Kugellagerführung
- Planscheibe
- 4-Backen Planscheibenfutter
