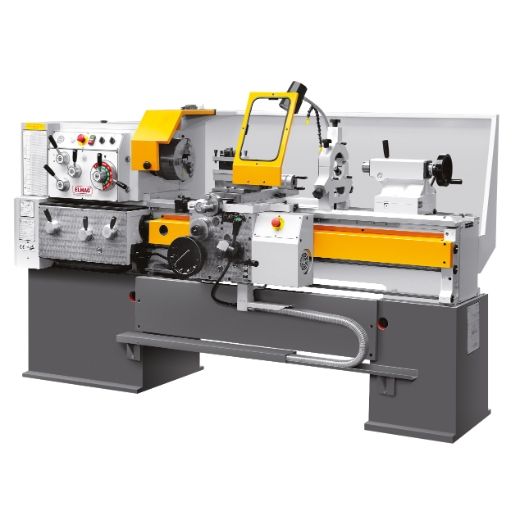

Drehspindel- und Vorschubgetriebe mit Schnellschaltelementen
Vorschubumkehr
Verschiebbare Schutzabdeckung
Gestriebesteller
Halogenlampe
Kühlmittelpumpe
Not-Aus-Taster
Eilgangsmotor Längsschlitten

Spitzenweite
1000mm

Spitzenhöhe
200mm

Drehdurchmesser über Bett
400mm

Drehdurchmesser über Schlitten
235mm

Drehdurchmesser ohne Brücke
550mm

Maschinenbettbreite
320mm

Querschlittenweg
235mm

Oberschlittenweg
110mm

Drehmeißelquerschnitt, max.
25x25mm

Drehfutteraufnahme
DIN 55027 Nr. 6

Spindelaufnahme (Drehspindel)
MK 6mm

Spindelbohrung
52mm

Drehzahl
50 - 2240UpM

Drehzahlstufen
12

Längsvorschübe
(80) 0,0015 - 0,6mm/U

Quervorschübe
(80) 0,0075 - 0,3mm/U

Gewindemaß metrisch
(40) 0,25 - 7,5mm

metrische Modulgewinde
(40) 0,0625 - 1,875mm

Zollgewinde, Gänge G
(40) 120 - 4G/'

Zoll Modulgewinde, Gänge G
(40) 480 - 16G/'

Pinolenaufnahme
MK 4

Pinolendurchmesser
50mm

Pinolenweg
100mm

Motorleistung
4000W

Netzanschluss
400/50V/Hz

Länge (gesamt)
2350mm

Höhe (gesamt)
1330mm

Gewicht
1590kg

Ursprungsland
BG

Paketdiensfähig
NEIN


Drehmaschinen Serie PREMIUM CU
Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen.

Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser - besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.

Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen.

Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.

Leistungsdaten und Aufnahmen:
- Dreh-Ø 325-1.320 mm, ohne Brücke 440-1.500 mm
- Drehgröße über Schlitten Ø 190-940 x 6.000 mm
- Antriebsmotor: 2.200-22.000 W, 400 V, hohes Drehmoment
- Drehfutteraufnahme: DIN 55027
- Pinolenaufnahme: MK 3 - MK 6

Serienausstattung:
- RÖHM Dreibacken-Drehfutter
- Schnellwechsel-Stahlhalter-Set, 5-teilig
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Werkzeugschlitten mit Spritzschutz
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE

Standards Serie PREMIUM CU:
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Vorschubumkehrschaltung
- Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
- Werkzeugschlitten mit Schlossmutter
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung
- Drehmaschinengenauigkeit nach DIN

Sonderzubehör:
- Digitale Positionsanzeige SINO für 3 Achsen
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig, 25 x 25 mm
- Stechwerkzeugsortiment inkl. Platten, 6-teilig
- Maschinenschuh Ø 160 mm, 8 Stk.

auf Anfrage:
- Mitlauflünette
- Stehlünette
- Stehlünette mit Kugellagerführung
- Planscheibe
- 4-Backen Planscheibenfutter
