Spitzenweite
3000mm

Spitzenhöhe
330mm

Drehdurchmesser über Bett
660mm

Drehdurchmesser über Schlitten
420mm

Drehdurchmesser ohne Brücke
870mm

Maschinenbettbreite
400mm

Brückenlänge
230mm

Querschlittenweg
360mm

Oberschlittenweg
145mm

Drehmeißelquerschnitt, max.
25x25mm

Drehfutteraufnahme
D1 - 8

Spindelaufnahme (Drehspindel)
MK 6mm

Spindelbohrung
105mm

Drehzahl
36 - 1600UpM

Drehzahlstufen
stufenlos

Längsvorschübe
(52) 0,063 - 2mm/U

Quervorschübe
(52) 0,027 - 1,07mm/U

Gewindemaß metrisch
(22) 1 - 14mm

metrische Modulgewinde
(18) 0,5 - 7mm

Zollgewinde, Gänge G
(28) 1/4 - 56G/'

Zoll Modulgewinde, Gänge G
(24) 1/4 - 56G/'

Leitspindelsteigung
12mm

Leitspindeldurchmesser
40mm

Pinolenaufnahme
MK 5

Pinolendurchmesser
75mm

Pinolenweg
150mm

Motorleistung
7500W

Eilgangsantrieb
250W

Kühlmittelpumpe
125W

Netzanschluss
400/50V/Hz

Länge (gesamt)
4000mm

Breite (gesamt)
1100mm

Höhe (gesamt)
2450mm

Gewicht
3900kg

Ursprungsland
CN

Paketdiensfähig
NEIN


Produktbeschreibung

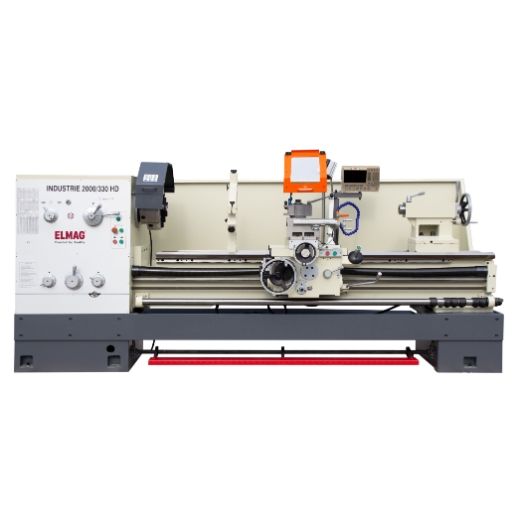

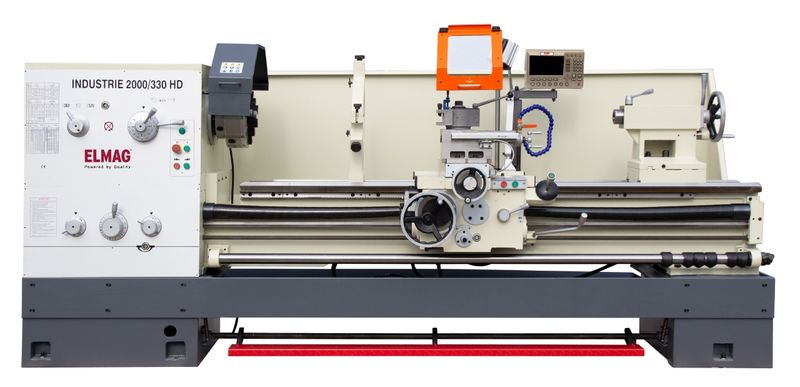

Die Universaldrehmaschinen INDUSTRIE 330 HD sind die richtige Antwort, wenn es um die präzise Bearbeitung von extra schweren, großen Maschinen-, Stahl-, Behälterbau- und Gussformteilen geht. Mit vier Spitzenmodellen dieser mächtigen Maschinenklasse bietet ELMAG® eine perfekte Auswahl an.
Ein superstarkes Antriebsaggregat liefert 7.500 Watt Power für ein leicht schaltbares Hochleistungs-Spindelgetriebe mit 12 Drehzahlstufen im bzw. gegen den Uhrzeigersinn. Eine Öldruckschmierung sorgt für höchste Präzision und Laufruhe der Drehspindel. Alle Getrieberäder bestehen aus
gehärtetem Chromnickelstahl, sind präzisionsgeschliffen, besonders langlebig und laufruhig.
Superharte, präzisionsgeschliffene Prismenführungen (> HB 400) tragen einen, den Anforderungen entsprechend, schweren Werkzeugschlitten. Dank eines Eilgangsmotors ist er mühelos und rasch verschiebbar. Die Zugspindelschaltung erfolgt über eine einstellbare Rutschkupplung. Der massive Reitstock wird mittels eines Kurbelvortriebs bewegt und besitzt eine Einstellvorrichtung für den Pinolenvorschub. Die INDUSTRIE 330-HD-Modelle sind sehr gut für einen Plug&Play-Start ausgestattet, u.a. mit einem Schnellwechel-Stahlhalter-Set für raschen Werkzeugwechsel und mit einer digitalen Positionsanzeige für höchste Präzision und Effizienz bei der Einzelteil- und Serienfertigung.

Spezielles
- Elektromagnetische Drehspindel-Fußbremse
- Längs- und Querschlitten mit Eilgangsantrieb
- Zugspindel mit einstellbarer Rutschkupplung
- Leitspindel mit Überlastschutz
- Werkzeugschlitten mit Zentralschmierung
- Längsanschlag für Automatikstopp
- Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
- Mit digitaler Positionsanzeige

Standards
- Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
- Demontierbare Brücke
- Prismenführungen gehärtet (> HB 400) und präzisionsgeschliffen
- Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
- Drehspindel mit Öldruckschmierung
- Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
- Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
- Schaltwelle für Drehspindel-Rechts- und Linkslauf
- Vorschubumkehrschaltung
- Werkzeugschlitten mit Schlossmutter und Zentralschmierung
- Präzise Schlittenführungen, einstellbar
- Massiver Reitstock mit Kegeldrehverschiebung und Kurbelvortrieb
- Drehmaschinengenauigkeit nach DIN 8606

Serienausstattung
- inklusive digitaler Positionsanzeige
- RÖHM-Dreibacken-Drehfutter Ø 315 mm
- Vierbacken-Planscheibenfutter Ø 400 mm
- Aufspannscheibe Ø 610 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MC
- Gewindeuhr und Wechselrädersatz
- LED-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE

Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz „Camlock“ 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
