CE'-konforme Maschinen mit höchster Sicherheit und Maschinengenauigkeit nach DIN
Leistungsstark und robust für Gewerbe & Industrie
Kühlmittelbehälter und -pumpe im Maschinensockel integriert

Spitzenweite
1500mm

Spitzenhöhe
230mm

Drehdurchmesser über Bett
460mm

Drehdurchmesser über Schlitten
290mm

Drehdurchmesser ohne Brücke
700mm

Maschinenbettbreite
340mm

Brückenlänge
200mm

Querschlittenweg
280mm

Oberschlittenweg
100mm

Drehmeißelquerschnitt, max.
25x25mm

Drehfutteraufnahme
D1 - 8

Spindelaufnahme (Drehspindel)
MK 7mm

Spindelbohrung
80mm

Drehzahl
25 - 1800UpM

Drehzahlstufen
12

Längsvorschübe
(170) 0,04 - 2,46mm/U

Quervorschübe
(170) 0,02 - 1,23mm/U

Gewindemaß metrisch
(24) 0,5 - 20mm

metrische Modulgewinde
(20) 0,25 - 10mm

Zollgewinde, Gänge G
(61) 1-5 / 8-72G/'

Zoll Modulgewinde, Gänge G
(45) 3-1 / 4-96G/'

Leitspindelsteigung
6mm

Leitspindeldurchmesser
40mm

Pinolenaufnahme
MK 5

Pinolendurchmesser
75mm

Pinolenweg
130mm

Motorleistung
5500W

Kühlmittelpumpe
40W

Netzanschluss
400/50V/Hz

Länge (gesamt)
2810mm

Höhe (gesamt)
1295mm

Gewicht
2835kg

Ursprungsland
CN

Paketdiensfähig
NEIN

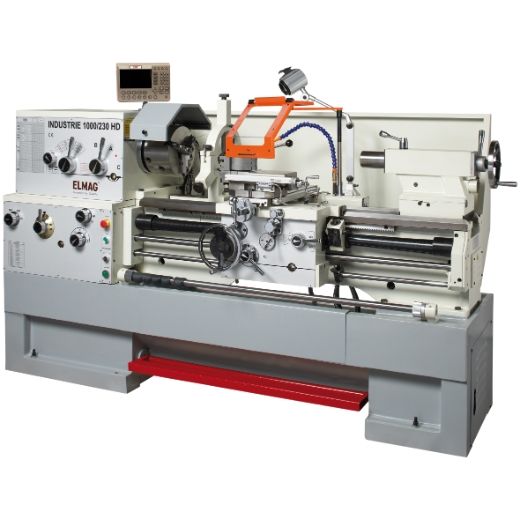

Schwere Leit- und Zugspindeldrehmaschinen, 5.500 Watt
Die Qualität der INDUSTRIE 230 HD-Modelle wird bereits beim Einschalten klar: Kaum hörbares Antriebsgeräusch. Keine Vibrationen bei großen Schnitttiefen. In der Tat sind die 230 HD-Modelle mit 2.635, 2.835 bzw. 3.055 kg die schwersten ihrer Klasse und dank ihrer extrem robusten Bauweise - z.B. hoch-frequenzgehärtete Prismenführungen - bestens für den Schwerlast- und Dauerbetrieb geeignet.

Die 230 HD bieten mit 80 mm eine extra große Spindelbohrung für die Bearbeitung von Stangenmaterial bis 2 1/2 Zoll Durchmesser (76,1 mm). Eine Drehgröße über Schlitten von Ø 290 x 1.000, 1.500 bzw. 2.000 mm und ein maximaler Drehdurchmesser von 460 bzw. 700 mm lassen für den Maschinen-, Stahl-, Anlagen- und Werkzeugbau kaum Wünsche offen - ebenso 12 Drehzahlen für 170 Längs- und Quervorschübe sowie 150 Leitspindelsteigungen für metrische und Zollgewinde.
Besonderer Vorteil: Keine externen Wechselräder, dafür eine komfortabel bedienbare Vorgelegeschaltung am Getriebegehäuse. Der Werkzeugschlitten der 230 HD-Modelle ist mit einem zeitsparenden Vorschub-Abschaltmechanismus und mit einer dreistufigen Einstellwelle ausgestattet. Gegen Überlast schützt eine einstellbare Zugspindel-Rutschkupplung. Eine mechanische Drehspindel-Fußbremse und ein Kühlmittelsystem runden das Bild dieser Hochleistungsmaschine ab.

Alle 230 HD-Modelle sind sehr umfangreich ausgestattet und werden mit einem Schnellwechsel-Stahlhalter-Set für raschen Drehmeißelwechsel und einer digitalen Positionsanzeige geliefert.

Serienausstattung
- inklusive digitaler Positionsanzeige
- RÖHM-Dreibacken-Drehfutter Ø 250 mm
- Vierbacken-Planscheibenfutter Ø 315 mm
- Aufspannscheibe Ø 350 mm
- 2 Zentrierspitzen feststehend
- Mitlaufende Körnerspitze MK 5
- Mitlauflünette
- Stehlünette
- Schnellwechsel-Stahlhalter-Set, 5-teilig MB
- Gewindeuhr
- Halogen-Maschinenlampe
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsschalter
- Untergestell / Spänewanne / Spritzwand
- Werkzeugsatz / Bedienungsanleitung / CE

Sonderzubehör
- Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
- Drehmeißel-Satz 'Camlock' 25 x 25 mm, 7-teilig
- Abstechhalter 25 x 25 mm, Länge 150 mm
- Messer zu Abstechhalter 25 x 25 mm
