X/Y/Z-Automatik und Eilgang
Fräsleistung Ø 200 / 63 mm
Kubatur 1.400 x 400 x 650 mm
Spindelausladung 510 mm
Tischweg 800 x 400 mm
Schwenkbarer Fräskopf ±30°
Antriebsmotor 7.500 W, 400 V
Frequenzumformer für stufenlos einstellbareDrehzahl 40 - 1.800 UpM
Digitale Drehzahlanzeige
Rechts- und Linkslauf
Frässpindel mit Präzisionslager
Anzugsspindel für hohe Sicherheit
Fräskopf mit 9 Vorschubstufen und Eilgang
Bohrtiefenskala und -anschlag
Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
Kreuztisch X- und Y-Achse mit 9 Vorschubstufen
Zentralschmierung
Kühlmittelsystem mit Rücklauf
Halogen-Frästischbeleuchtung
Mit digitaler Positionsanzeige

Bohrleistung in Stahl
80mm

Gewindeschneidleistung
M56

Fräsleistung Planfräser
200mm

Fräsleistung Schaftfräser
63mm

Spindelaufnahme (Drehspindel)
ISO 50

Drehzahlbereich
40 - 1800UpM

Drehzahlstufen
stufenlos

Pinolenhub
105mm

T-Nuten / Breite x Abstand
3 / 18 x 100mm

Fräskopfhub
500mm

Spindelausladung
510mm

Fräskopf Schwenkbereich
± 30°

Pinolenabstand Tisch
150 - 650mm

Frästischfläche
1400x400mm

Tischweg X x Y
1000 x 400mm

Vorschubstufen X/Y/Z
9

Eilgänge X/Y/Z
Ja

Motorleistung
7500W

Vorschubantrieb
750W

Kühlmittelpumpe
40W

Netzanschluss
400/50V/Hz

Kühlmittelpumpleistung
12l/min

Kubatur
1400x400x650mm

Länge x Breite
2290 x 1770mm

Höhe
2120mm

Gewicht
3660kg

Ursprungsland
CN

Paketdiensfähig
NEIN

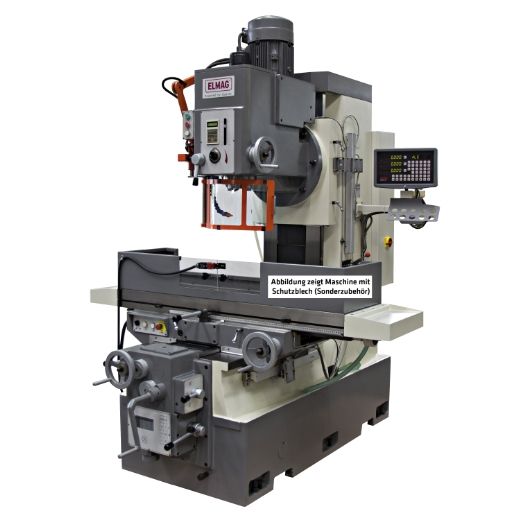

Extraschwere Industrie-Bettfräse, 7.500 Watt
Die UBF 140 V Bettfräsmaschine ist für das großflächige, kräftige Zerspanen von Stahl- und Gusswerkstoffen konzipiert - Merkmale sind die schwere, vibrationsdämpfende Maschinenkonstruktion aus Grauguss, besonders breite Führungsbahnen, ein hoch belastbarer, präzise geführter Kreuztisch mit je 9 Vorschubstufen in zwei Koordinatenachsen und das mit 7.500 Watt extra leistungsstarke Antriebsaggregat. Dank eines vertikal geführten Maschinenkopfes mit 9 Vorschubstufen und einer hochpräzisen Frässpindel mit stufenlos einstellbarer Drehzahl sind auch feine Werkstückdetails wie Passungsflächen, Passfedernuten, Langlöcher, Kleingewinde etc. realisierbar. Für optimale Positionskontrolle sorgt stets eine digitale Positionsanzeige.

Serienausstattung
- inklusive digitaler Positionsanzeige
- Maschinenschraubstock 6“ / 150 mm
- Anzugsspindel M24
- Werkzeugsatz
- Bedienungsanleitung / CE

Sonderzubehör
- Blechabdeckung bei Tisch
