Serienausstattung:Schnellspannbohrfutter B 16, 1 - 16 mmKegeldorn MK 4 / B 16Reduzierhülse MK 4 / MK 3Reduzierhülse MK 3 / MK 2Reduzierhülse MK 3 / MK 1AustreibkeilWerkzeugsatzBedienungsanleitung / CE
Bohrleistung Ø 40 mm
Kubatur 424x424x600 mm
Spindelausladung 325 mm
Kräftiger Antriebsmotor 400 V, 2-stufig 2.200 W / 1.500 W
Langlebiges Qualitätsgetriebe, 12 Drehzahlen 70 - 2.600 UpM
Bohrspindel mit Präzisionslager
Rechts- und Linkslauf
Gewindeschneidmodus mit am Bedienhebel schaltbarer Drehrichtungsumkehr
Automatischer Pinolenvorschub, 3-stufig 0,1 / 0,2 / 0,3 mm/U
Automatischer Werkzeugauswurf
Präziser Bohrtisch und Grundplatte mit T-Nuten und Kühlmittelrinne
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Bohrspindelschutzabdeckung
Bohrtiefenskala und -anschlag
LED-Bohrtischbeleuchtung

Bohrleistung in Stahl
40mm

Gewindeschneideleistung
M24

Spindelaufnahme (Drehspindel)
MK 4

Drehzahlbereich
70 - 2600UpM

Drehzahlstufen
12

Pinolenhub
150mm

Pinolenvorschubstufen
3

Säulen-Durchmesser
140mm

Pinolenvorschub
0,1/0,2/0,3mm/U

T-Nuten, Breite
14mm

Bohrtischhub
550mm

Spindelausladung
325mm

Bohrtisch schwenkbar
± 90°

Bohrtisch drehbar
± 180°

Pinolenanbstand Sockel
1150mm

Pinolenabstand Tisch
45 - 600mm

Bohrtischfläche
424x424mm

Motorleistung
(2-stufig) 2200 / 1500W

Netzanschluss
400/50V/Hz

Kühlmittelpumpe
90W

Kühlmittelpumpleistung
6l/min

Kubatur
424x424x600mm

Grundplattenfläche (lxb)
505x760mm

Gewicht
670kg

Ursprungsland
CN

Paketdiensfähig
NEIN


Kräftiger Halbautomat mit 2.200 / 1.500 W
Schalter:

-

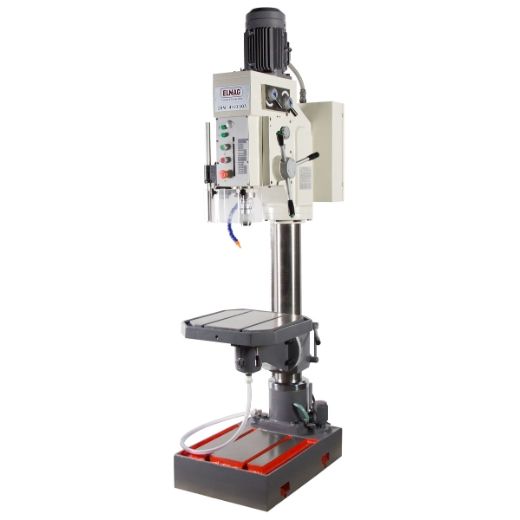

Die GBM 4/40 SGA gehört mit zur Königsklasse der ELMAG-Qualitätsbohrmaschinen, denn sie vereinigt in sich modernste Getriebe- und Bohrtechnik. Die Maschine verfügt über einen zuschaltbaren Pinolenvorschub und ein integriertes Kühlmittelsystem mit Rücklauf. Sie bietet dem Anwender erweiterte Funktionen wie Gewindeschneidmodus mit zuschaltbarer Drehrichtungsumkehr, Werkzeugauswurf und Statusanzeige.
Mit 12 Drehzahlen von 70 bis 2.600 UpM bewältigt die GBM 4/40 SGA Bohrdurchmesser in Stahl bis 40 mm. Dank ihrer präzisen und robusten Ausführung ist sie sowohl für perfekte Einzelbohrungen in der Schlosserei oder im Werkzeugbau als auch für die Serienproduktion optimal geeignet.


- LED-Lampe
- Kühlmittelpumpe
- Gewindeschneidmodus
- Motorstufen 1/2
- Hauptschalter
- Betriebslampe
- Statusanzeige
- EIN-Taster
- AUS-Taster
- Not-Aus-Taster
- Bohrtiefenskala
- Drehzahltabelle
