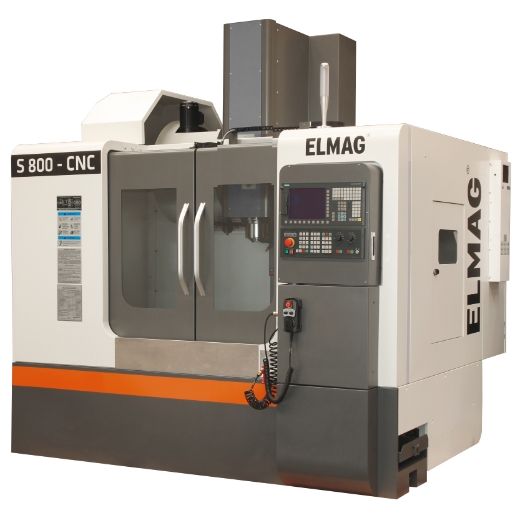

ELMAG CNC-Bearbeitungszentren
Stabiles Gussgestell in Starrbett-Bauweise mit gehärteten und gegenbeschichteten Flachführungen
Vorgespannte Kugelumlaufspindeln in allen Achsen - angetrieben durch kraftvolle Servomotoren für dynamischen Vorschub
Mechanischer Gewichtausgleich unterstützt das präzise Positionieren der Z-Achse - Verschleiß von Spindel und Führung wird minimiert
Die in der Y-Achse enthaltenen Edelstahl-Teleskopabdeckungenschützen Führungen und Kugelumlaufspindeln vor Spänen und Kühlmittel
Inkl. 10/16-fach Werkzeugwechsler, pneumatischer Werkzeugklemmung, LED-Arbeitsleuchte, Kühlmitteleinrichtung, automatische Zentralschmierung, Bedienwerkzeug
SIEMENS 828D, Wirtschaftlichkeit, einfaches Handling und perfekte Performance zeichnen diese Steuerung aus

Verfahrweg X-Achse
800mm

Verfahrweg Y-Achse
550mm

Verfahrweg Z-Achse
550mm

Tischabmessungen
1000 x 550mm

Tischbelastbarkeit
500kg

T-Nuten, Anzahl
5

T-Nuten, Breite
18mm

T-Nuten, Abstand
90mm

Pinolenabstand Tisch
150 - 700mm

Spindeldrehmoment
70/140N·m

Ausladung
560mm

Drehzahlbereich
40 - 8000UpM

Spindelaufnahme
BT 40

Eilgang X-Achse
500mm/s

Eilgang Y-Achse
500mm/s

Eilgang Z-Achse
400mm/s

Arbeitsvorschub X-Achse
1 - 10000mm/min

Arbeitsvorschub Y-Achse
1 - 10000mm/min

Arbeitsvorschub Z-Achse
1 - 10000mm/min

Werkzeugmagazin Kapazität
24

Werkzeugmagazin Typ
Arm Typ

Max. Werkzeugdurchmesser (voll/leer)
80/150mm

Max. Werkzeuglänge
300mm

Max. Werkzeuggewicht
8kg

Werkzeugwechselzeit
1,55 - 5sec

Leitspindel Größe
40x16mm

Positioniergenauigkeiten
± 0,005mm

Wiederholgenauigkeiten
± 0,003mm

Motorleistung
11000/15000W

Netzanschluss
400/50V/Hz

Abmessungen
2550x2310x2370mm

Gewicht
4650kg

Ursprungsland
CN

Paketdiensfähig
NEIN


SIEMENS SINUMERIK 828D ADVANCED
- Panelbasierte Kompakt-CNC-Steuerung
- Bis zu 5 Achsen/Spindel
- 7,5' Farbdisplay
- CNC-Anwenderspeicher bis zu 1 MB
- 4 interpolierende Achsen
- 64 Werkzeugspeicherplätze

Hohe Qualitätsstandards
Die SINUMERIK 828D bringt Schwung in die Zerspanungstechnik, CNC-Technik vom Technologieführer, gepaart mit einem revolutionären Bedienkonzept, machen die SINUMERIK 828D ADVANCED perfekt für den Einstieg in die CNC-Welt!
Dank eines panelbasierten CNC-Designs mit wenig Schnittstellen und einer Bedientafel in der Schutzklasse IP 65 sind die SINUMERIK 828 Steuerungen perfekt für den Einsatz unter rauen Umgebungen vorbereitet.

Optimiert für einfache Fräsanwendungen
Dank technologiespezifischer Ausprägungen sind die SINUMERIK 828 Steuerungen perfekt für‘s Fräsen vorkonfiguriert. Mit dem neuartigen, integrierten startGUIDE ist die SINUMERIK 828 der optimale Partner für den modernen CNC-Techniker. Dabei wird neben der CNC-Bedienung und Programmierung auch die Inbetriebnahme grafisch interaktiv erklärt.

Optional erhältlich:
- Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
- Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
- Programmierhandbücher für Drehen und Fräsen
- Trainingsunterlagen für Shopmill und Shopturn
- FANUC CNC-System
- 16-fach Werkzeugwechsler
- Späneförderer
- 4. Achse (A-Achse)
