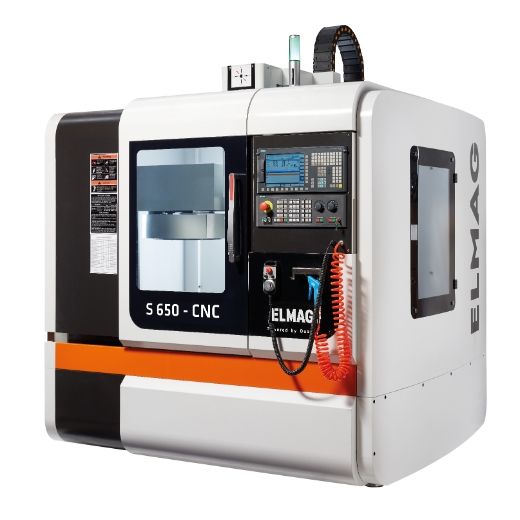

ELMAG CNC-Bearbeitungszentren
Stabiles Gussgestell in Starrbett-Bauweise mit gehärteten und gegenbeschichteten Flachführungen
Vorgespannte Kugelumlaufspindeln in allen Achsen - angetrieben durch kraftvolle Servomotoren für dynamischen Vorschub
Mechanischer Gewichtausgleich unterstützt das präzise Positionieren der Z-Achse - Verschleiß von Spindel und Führung wird minimiert
Die in der Y-Achse enthaltenen Edelstahl-Teleskopabdeckungenschützen Führungen und Kugelumlaufspindeln vor Spänen und Kühlmittel
Inkl. 10/16-fach Werkzeugwechsler, pneumatischer Werkzeugklemmung, LED-Arbeitsleuchte, Kühlmitteleinrichtung, automatische Zentralschmierung, Bedienwerkzeug
SIEMENS 828D, Wirtschaftlichkeit, einfaches Handling und perfekte Performance zeichnen diese Steuerung aus

Verfahrweg X-Achse
650mm

Verfahrweg Y-Achse
400mm

Verfahrweg Z-Achse
500mm

Tischabmessungen
920 x 400mm

Tischbelastbarkeit
300kg

T-Nuten, Anzahl
3

T-Nuten, Breite
14mm

T-Nuten, Abstand
120mm

Pinolenabstand Tisch
120 - 620mm

Spindeldrehmoment
36/72N·m

Ausladung
395mm

Drehzahlbereich
40 - 8000UpM

Spindelaufnahme
BT 40

Eilgang X-Achse
500mm/s

Eilgang Y-Achse
500mm/s

Eilgang Z-Achse
300mm/s

Arbeitsvorschub X-Achse
1 - 10000mm/min

Arbeitsvorschub Y-Achse
1 - 10000mm/min

Arbeitsvorschub Z-Achse
1 - 10000mm/min

Werkzeugmagazin Kapazität
16

Max. Werkzeugdurchmesser (voll/leer)
80/150mm

Max. Werkzeuglänge
300mm

Max. Werkzeuggewicht
8kg

Werkzeugwechselzeit
1,75sec

Vorschubantrieb (X/Y/Z)
1.2/1.2/1.4 - 2.2/2.2/3.55kW

Positioniergenauigkeiten
± 0,005mm

Wiederholgenauigkeiten
± 0,003mm

Motorleistung
7500W

Netzanschluss
400/50V/Hz

Abmessungen
2160x2535x2280mm

Gewicht
3300kg

Ursprungsland
CN

Paketdiensfähig
NEIN


SIEMENS SINUMERIK 828D ADVANCED
- Panelbasierte Kompakt-CNC-Steuerung
- Bis zu 5 Achsen/Spindel
- 7,5' Farbdisplay
- CNC-Anwenderspeicher bis zu 1 MB
- 4 interpolierende Achsen
- 64 Werkzeugspeicherplätze

Hohe Qualitätsstandards
Die SINUMERIK 828D ADVANCED bringt Schwung in die Zerspanungstechnik, CNC-Technik vom Technologieführer, gepaart mit einem revolutionären Bedienkonzept, machen die SINUMERIK 828D ADVANCED perfekt für den Einstieg in die CNC-Welt!
Danke eines panelbasierten CNC-Designs mit wenig Schnittstellen und einer Bedientafel in der Schutzklasse IP 65 sind die SINUMERIK 828 Steuerungen perfekt für den Einsatz unter rauen Umgebungen vorbereitet.

Optimiert für einfache Fräsanwendungen
Dank technologiespezifischer Ausprägungen sind die SINUMERIK 828 Steuerungen perfekt für‘s Fräsen vorkonfiguriert. Mit dem neuartigen, integrierten startGUIDE ist die SINUMERIK 828 der optimale Partner für den modernen CNC-Techniker. Dabei wird neben der CNC-Bedienung und Programmierung auch die Inbetriebnahme grafisch interaktiv erklärt.

Optional erhältlich:
- Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
- Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
- Programmierhandbücher für Drehen und Fräsen
- Trainingsunterlagen für Shopmill und Shopturn
- Steuerung SIEMENS 828D
- FANUC CNC-System
- 16-fach Werkzeugwechsler
- Späneförderer
- 4. Achse (A-Achse)
