ELMAG CNC-Bearbeitungszentren
Stabiles Gussgestell in Starrbett-Bauweise mit gehärteten und gegenbeschichteten Flachführungen
Vorgespannte Kugelumlaufspindeln in allen Achsen - angetrieben durch kraftvolle Servomotoren für dynamischen Vorschub
Mechanischer Gewichtausgleich unterstützt das präzise Positionieren der Z-Achse - Verschleiß von Spindel und Führung wird minimiert
Die in der Y-Achse enthaltenen Edelstahl-Teleskopabdeckungenschützen Führungen und Kugelumlaufspindeln vor Spänen und Kühlmittel

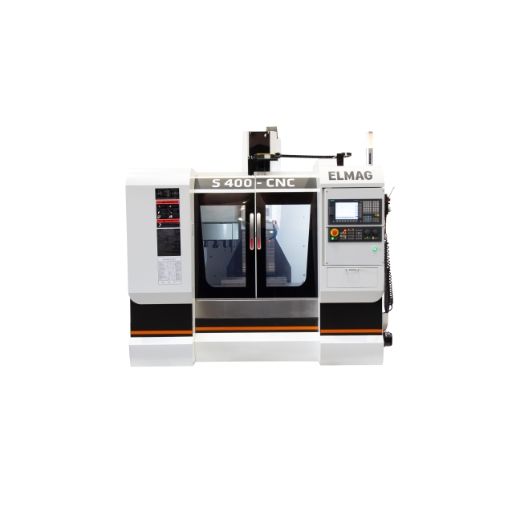

Zum schnellen Einrichten der Maschine und zum manuellen Verfahren verfügt die S400-CNC über ein elektronisches Handrad
Inkl. 10/16-fach Werkzeugwechsler, pneumatischer Werkzeugklemmung, LED-Arbeitsleuchte, Kühlmitteleinrichtung, automatische Zentralschmierung, Bedienwerkzeug
SIEMENS 828D, Wirtschaftlichkeit, einfaches Handling und perfekte Performance zeichnen diese Steuerung aus

Verfahrweg X-Achse
400mm

Verfahrweg Y-Achse
350mm

Verfahrweg Z-Achse
400mm

Tischabmessungen
600 x 350mm

Tischbelastbarkeit
100kg

T-Nuten, Anzahl
3

T-Nuten, Breite
14mm

T-Nuten, Abstand
120mm

Pinolenabstand Tisch
120-520mm

Ausladung
325mm

Drehzahlbereich
40 - 8000UpM

Spindelaufnahme
BT 40

Eilgang X-Achse
500mm/s

Eilgang Y-Achse
500mm/s

Eilgang Z-Achse
400mm/s

Arbeitsvorschub X-Achse
2 - 10000mm/min

Arbeitsvorschub Y-Achse
2 - 10000mm/min

Arbeitsvorschub Z-Achse
2 - 10000mm/min

Werkzeugmagazin Kapazität
16

Werkzeugmagazin Typ
Umbrella Typ

Max. Werkzeugdurchmesser
8mm

Max. Werkzeuglänge
80/130mm

Max. Werkzeuggewicht
300kg

Werkzeugwechselzeit
3 - 7sec

Positioniergenauigkeiten
± 0,005mm

Wiederholgenauigkeiten
± 0,003mm

Motorleistung
5500W

Netzanschluss
400/50V/Hz

Abmessungen
3360x2060x2380mm

Gewicht
2000kg

Ursprungsland
CN

Paketdiensfähig
NEIN


SIEMENS SINUMERIK 828D ADVANCED
- Panelbasierte Kompakt-CNC-Steuerung
- Bis zu 5 Achsen/Spindel
- 7,5' Farbdisplay
- CNC-Anwenderspeicher bis zu 1 MB
- 4 interpolierende Achsen
- 64 Werkzeugspeicherplätze

Hohe Qualitätsstandards
Die SINUMERIK 828D ADVANCED bringt Schwung in die Zerspanungstechnik. Die CNC-Technik vom Technologieführer, gepaart mit einem revolutionären Bedienkonzept, machen die SINUMERIK 828D ADVANCED perfekt für den Einstieg in die CNC-Welt!
Dank eines panelbasierten CNC-Designs mit wenig Schnittstellen und einer Bedientafel in der Schutzklasse IP 65 sind die SINUMERIK 828 Steuerungen perfekt für den Einsatz unter rauen Umgebungen.

Optimiert für einfache Fräsanwendungen
Dank technologiespezifischer Ausprägungen sind die SINUMERIK 828 Steuerungen perfekt für‘s Fräsen vorkonfiguriert. Mit dem neuartigen, integrierten startGUIDE ist die SINUMERIK 828 der optimale Partner für den modernen CNC-Techniker. Dabei wird neben der CNC-Bedienung und Programmierung auch die Inbetriebnahme grafisch interaktiv erklärt.

Optional erhältlich:
- Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
- Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
- Programmierhandbücher für Drehen und Fräsen
- Trainingsunterlagen für Shopmill und Shopturn
- Steuerung SIEMENS 828D
- FANUC CNC-System
- 16-fach Werkzeugwechsler
- Späneförderer
- 4. Achse (A-Achse)
